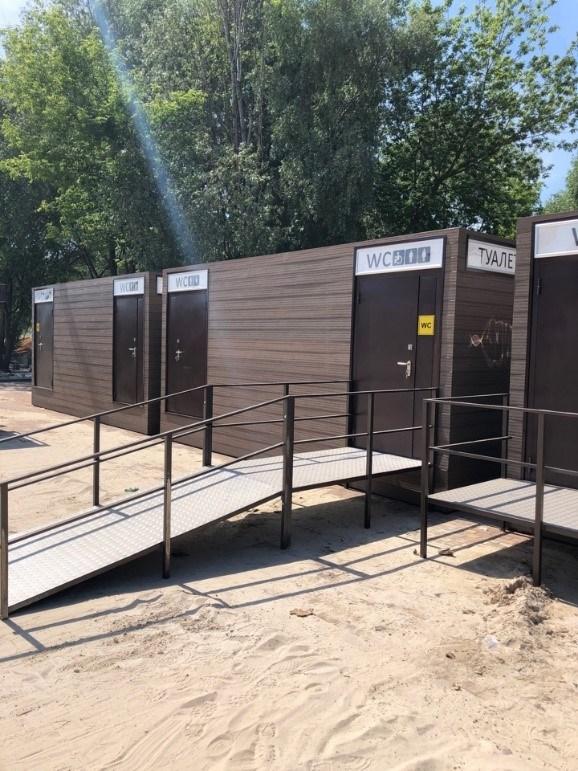

Туалетный модуль «Парковый» для МГН (инвалидов)

Габаритные размеры

4750х2400х2670 мм

Каркас

Несущие сварные металлические конструкции заводского исполнения: швеллер х/г 120*60*4 мм., проф. труба 80*80*4 мм., полоса 40*4 мм. Обработка грунтовкой ГФ-021, эмалью ПФ-115 первого сорта, серого цвета (ГОСТ 6465-76)

Кровля

Плоская, мет. лист 0,8 мм., обработка грунтовкой ГФ-021.

Пол

ДСП 16 мм. (в 2 слоя), брус 50*100 мм., гидроизоляция Изоспан,       утепление мин. вата 100 мм., лист оцинкованный С 10 0,5 мм., усиление под баки.

Покрытие пола в пользовательских помещениях

Алюминевый лист «Квинтет»/Влагостойкий виниловый ламинат.

Покрытие пола в тех. помещении

Ал. лист рифленый «Квинтет».

Потолок

HPL панели 8,6 мм. (цвет по согласованию)

Стены

Трехслойные сэндвич-панели 100 мм. с утеплителем пенополистирол. Внешняя сторона сэндвич-панелей выполнена из высокопробного металла толщиной 0,5 мм. RAL

Перегородки

Выполнены из фанеры 21 мм 1525х1525 мм., на металлическом каркасе,  HPL панели 8,6 мм. (цвет по согласованию)

Двери

Ал. профиль AL AGL 80, оборудованы механическим врезным замком с фиксацией из помещения, доводящим устройством, ручкой-скобой. Цвет  RAL.  (2000х900 мм - 1шт., 2000х1100 мм – 2 шт.)

Внешняя отделка

Над входными дверями установлены информационные лайтбоксы с пиктограммами, с автоматической подсветкой в темное время суток, размером 1240х270 мм. На боковых фасадах модуля установлены информационные лайтбоксы «Туалет», размером 1240х270 мм, с автоматической подсветкой в темное время суток. Материал наружной отделки – ДПК цвет шоколад с текстурой «дерево».

Внутренняя отделка (Три варианта)

Антивандальные трудно горючие HPL панели 8,6 мм.  (цвет по согласованию) / Нерж. листовая сталь aisi 304 толщиной 0,5-0,6 мм / Трехслойные сэндвич-панели 100 мм. с утеплителем  пенополистирол. Внутренняя сторона сэндвич-панелей выполнена из высокопробного металла толщиной 0,5 мм

Освещение

Светильник светодиодный офисный 595х595х19мм. – 3 шт.  Призма 40Вт 6500К Холодный свет с LED-драйвером. (Универсальный накладной). Характеристики: Мощность - 40Вт; Световой поток - 3000 lm (3000 лм); Цветовая температура - 6500К (Холодный свет); Рассеиватель - призма; Корпус - металл/ цвет белый; Наличие LED-драйвера - входит в комплект (встроенный); Напряжение - 180-240 В, 50 Гц; Класс пылевлагозащищенности - IP 20; Класс энергосбережения - класс А; Масса не более 1,2 кг;

Электропроводка скрытая

Электропроводка согласно техническим условиям, требованиям действующих нормативных документов Электропроводка в пользовательских и технических помещениях:  выполнена с использованием разъемов класса IP-54 для выключателей и розеток. Модуль подключается: к распределительной сети  посредством внутренних разъемов. Электрическое подключение: питание 220 В. Отопление: электрическое.

Отопление и вентиляция

Система обогрева туалетных кабин: электрические канальные нагреватели. Обогрев технического помещения: Электрический конвектор. Система вентиляции: все пользовательские помещения оборудованы приточно-вытяжной вентиляцией производительностью 200 м3/ч.

Внутреннее наполнение

Унитаз санфаянс/антивандальный из нержавеющей стали с порционной системой смыва - 2 шт. Раковина санфаянс/антивандальная из нержавеющей стали- 2 шт. Кран порционно-нажимной - 2 шт. Диспенсер для туалетной бумаги: металлический – 2 шт. Диспенсер для салфеток: металлический – 2 шт.   Диспенсер для мыла: металлический - 2 шт. Урна для мусора: металлическая - 2 шт. Крючки для одежды: металлический - 4 шт. Пеленальный столик – 1 шт. Зеркало настенное нерж. сталь – 2 шт.

Водоснабжение

Водоснабжение: автономное, напорное, от емкости объемом 1000 литров, работающее в автономном режиме. Насосная станция – 1 шт., имеет следующие характеристики: Тип: поверхностная насосная станция. Глубина всасывания: 8 м. Максимальный напор: 38 м. Пропускная способность: 3,4 куб. м/час. Напряжение сети - 220/230 В. Потребляемая мощность - 850 Вт. Качество воды – чистая. Объем гидробака: 17 л. Диаметр резьбы выходящего отверстия (G) - 1". Установка насоса – горизонтальная. Вес: 11,5 кг. Автоматический контроль за уровнем воды – электронный. Защита - от сухого хода. Водонагреватель настенный для подачи горячей воды на рукомойники – 1 шт. Внутренний бак - медный Нагревательный элемент - медный ТЭН Увеличенная теплоизоляция Наружный регулятор температуры от 5 до 80С, индикатор рабочего режима. Встроенная защита от перегрева с функцией рестарта. Защита от включения без воды. Защита от замерзания. Класс защиты IP24. Напряжение 220В. Класс энергопотребления А. Водонагреватель накопительный 80 л. – 1 шт.

Канализация

Накопительный бак металлический емкостью 1,2 м3 – 2 шт. (бак вмонтирован в пол туалетного модуля). Баки оснащены датчиками уровня жидкости с индикацией в тех. помещении и системой обогрева.

Оборудование для МГН

Откидные и стационарные поручни (2 шт. на отделение). Пандус для МГН. Площадка пандуса: изготовлена из проф. трубы 40*40*1,5 мм.,  40*20*1,5 мм., алюминиевый лист «Квинтет» толщиной 3 мм.

Дополнительное оборудование

Ступени модуля: приставные – 1 шт.
