Универсальное модульное здание ПР-М3-09

Описание:

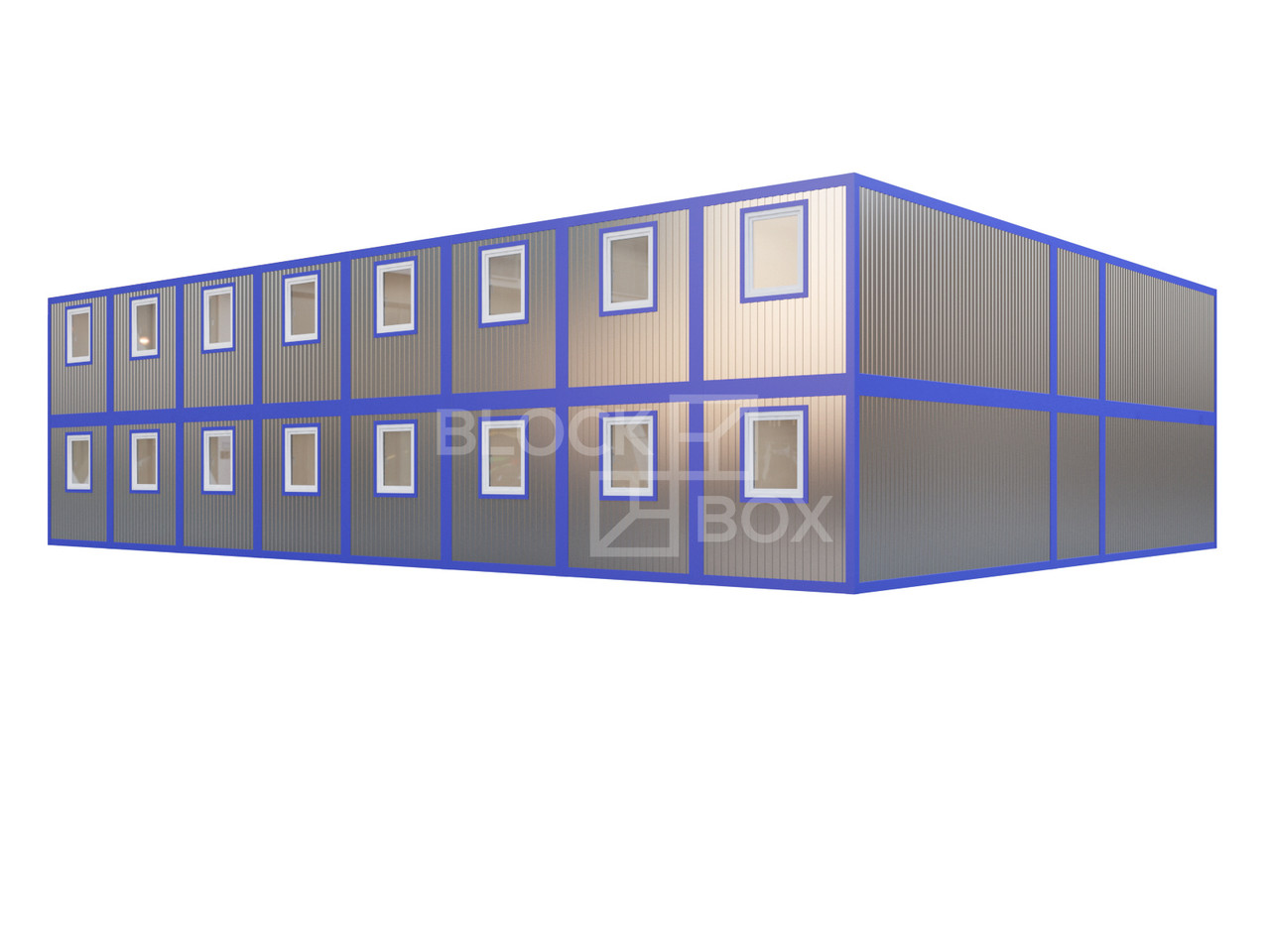

Двухэтажное универсальное модульное здание, изготовленное из 32 стандартных 6-метровых блок-контейнеров каркасной конструкции. Имеет простую конструкцию с несколькими особенностями:

• На каждом этаже по 16 комнат, расположенных в два ряда по обе стороны от центрального коридора;
• Подъем на второй этаж – по наружной металлической лестнице;
• Каждая комната имеет одно окон и дверь;
• Каждый этаж имеет одну входную дверь.

В здании по требованию Заказчика могут обустраиваться жилые, административные, хозяйственные и санитарно-технические блоки, монтироваться электрооборудование и системы климат-контроля. Доступно пять вариантов отделки стен и потолков, возможно увеличение слоя теплоизолятора для эксплуатации в сложных климатических условиях.



Характеристика:

• Общие характеристики

• Количество блоков:32
• Количество этажей:2

• Габаритные размеры

• Длина:14 м
• Ширина:19.2 м
• Высота общая:4.8 м
• Общая площадь:537.6 кв. м

• Каркас металлический

• Цвет:Синий
• Основание:Швеллер холодногнутый 120х50х3 мм
• Угловые стойки:Уголок холодногнутый 90х90х3 мм

• Каркас второстепенный

• Стены, потолок:Доска строительная, 40х100 мм, не обработана антисептиком

• Утепление

• Стены, пол:Минеральная вата 50 мм
• Потолок:Минеральная вата 100 мм

• Гидропароизоляция

• Стены, пол, потолок:Пароизоляционная мембрана Класс В

• Внешняя отделка

• Стены:Оцинкованный проф. лист С8 0,4 мм

• Внутренняя отделка

• Стены сухих помещений:ДВП
• Потолок сухих помещений:ДВП

• Пол

• Дно:Доска обрезная 25х100 мм, не обработана антисептиком
• Каркас:Доска обрезная 25х100 мм, половые лаги брус 40х100 мм, не обработаны антисептиком
• Пол черновой:Доска обрезная 25х100 мм, не обработана антисептиком
• Пол чистовой:ЦСП 12 мм

• Крыша

• Плоская сварная:Металлический лист – 1 мм. Швы обработанные мастикой, эмалированные.

• Окна, двери

• Окно:Окно ПВХ 0,8х1м, поворотное – 32 шт.
• Дверь входная:Оргалитовая глухая, 2х0,8м, снаружи обшита оцинкованным листом – 2 шт.
• Дверь межкомнатная:Оргалитовая глухая, 2х0,8м – 31 шт.

• Лестница

• Наружная :Металлическая, каркас из швеллера, ступени “просечка”, площадка на металлической основе, перила, козырек - 1 шт
